防水層開裂了?固萊建材告訴你原因

     　防水施工是門技術(shù)活，一個極小的書屋都可能造成無法挽回的損失。防水涂料作為主要材料之一，在施工過程中偶爾會遇到防水層開裂的情況。固萊建材為大家整理了防水施工中常見的開裂問題和解決方案。

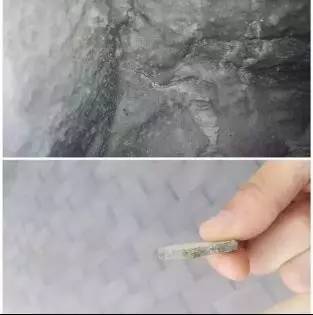

　　基層存在開裂問題

　　原因分析

　　基層存在裂縫未進(jìn)行修補處理，且選用灰漿類剛性材料，不具備延伸性，無法抵抗基層裂紋變形而出現(xiàn)開裂。

　　解決方法

　　鏟除開裂區(qū)域防水層，對下部砂漿基層存在裂縫的區(qū)域也需鏟除，重新進(jìn)行找平處理，再選用柔性防水涂料重新進(jìn)行防水施工。

　　預(yù)防措施

　　基層裂縫寬度大于0.4mm的鏟除后重新進(jìn)行找平處理或采用堵漏材料進(jìn)行修補，此類存在開裂問題的基層上部進(jìn)行防水施工應(yīng)選用具有延伸性的柔性防水涂料。


　　防水涂膜一次涂刷太厚

　　原因分析

　　原因一：涂膜一次涂刷過厚;

　　原因二：基層不平，涂料向低洼處流淌造成涂膜過厚。

　　由于涂膜局部區(qū)域較厚，干燥過程中，涂膜局部固化不均勻，表面水分會揮發(fā)的較快，里層的涂料水分揮發(fā)較慢從而導(dǎo)致內(nèi)外收縮應(yīng)力不同，引起涂膜產(chǎn)生開裂問題。

　　解決方法

　　在開裂部位采用同種材料進(jìn)行補涂;或鏟除開裂部位的涂料，用水泥砂漿對坑洼處進(jìn)行找平處理，然后再采用薄涂多遍法進(jìn)行防水施工。

　　陰角積料嚴(yán)重

　　原因分析

　　陰角是建筑物應(yīng)力比較集中的部位，且陰角與墻地面相比存在一定的縫隙，而立面涂刷時也會產(chǎn)生流掛使材料堆積在陰角的縫隙，材料堆積過厚涂膜干燥過程中不均勻，容易產(chǎn)生干縮裂縫。且建筑物沉降或在日?；顒訒r對樓板產(chǎn)生的震動都會最 先體現(xiàn)到陰角部位，涂膜未進(jìn)行加強(qiáng)處理時，易被建筑變形產(chǎn)生的拉力拉斷。

　　解決方法

　　裂紋較小時，可涂刷覆蓋;裂紋較深則需鏟除陰角開裂部位，采用堵漏王抹弧處理后重新涂刷防水涂料。

　　預(yù)防措施

　　陰角抹弧處理，分散作用力、避免陰角涂料堆積。

　　未對基層存在的彈性物質(zhì)進(jìn)行清理

　　原因分析

　　在做防水涂料施工前，基層上有彈性較大的物質(zhì)，涂料干燥過程中，由于柔性基層不能有效限制涂膜干燥過程中產(chǎn)生的收縮，導(dǎo)致基層與涂膜防水層收縮不一致，引起灰漿防水層開裂。

　　解決方案

　　鏟除開裂防水層，并對原有的柔性基層鏟除至堅硬的砂漿面或采用界面劑兌水泥抹平處理后重新涂刷。當(dāng)防水材料復(fù)合使用時柔性防水材料一定要在覆蓋在剛性防水材料上面。
